PrismaSeT elektrikilbid ja Canalis KT lattliinid

Pharadel OÜ kasutab elektrikilpide tootmisel Schneider Electric’u, kui esmatootja poolt kontrollitud ja määratud nõuetele ning juhistele projekteeritud PrismaSeT süsteemi tüüpselt testitud aparaadikoostete tehnilisi lahendusi. PrismaSeT süsteem võimaldab toota ja laiendada olemasolevaid elektrikilpe märkimisväärse kiiruse ja paindlikusega.

PrismaSeT on uusim madalpingesüsteemide koostamiseks mõeldud elektrikilpide seeria, mis paistab silma oma modulaarsuse tõttu. Tulemuseks on minimaalne koosteaeg isegi kõige nõudlikumate konfiguratsioonide puhul ja Linergy™ latisüsteem pakub kasutajasõbralikkust ja kulutõhusust koos vajaliku võimsusega.

Canalis KT on modulaarne süsteem, mida saab ümber konfigureerida, laiendada ja kasutada vastavalt hoone muutuvatele vajadustele. Uuendusi saab kiiresti ja lihtsalt rakendada: süsteemi töötamise ajal saab lisada, asendada või ümber paigutada katkestuspunkte.
Tänu liini lähedusele, alati kättesaadavale katkestuspunktile ja kiirele reageerimisele on sellised muudatused endiselt suhteliselt odavad.

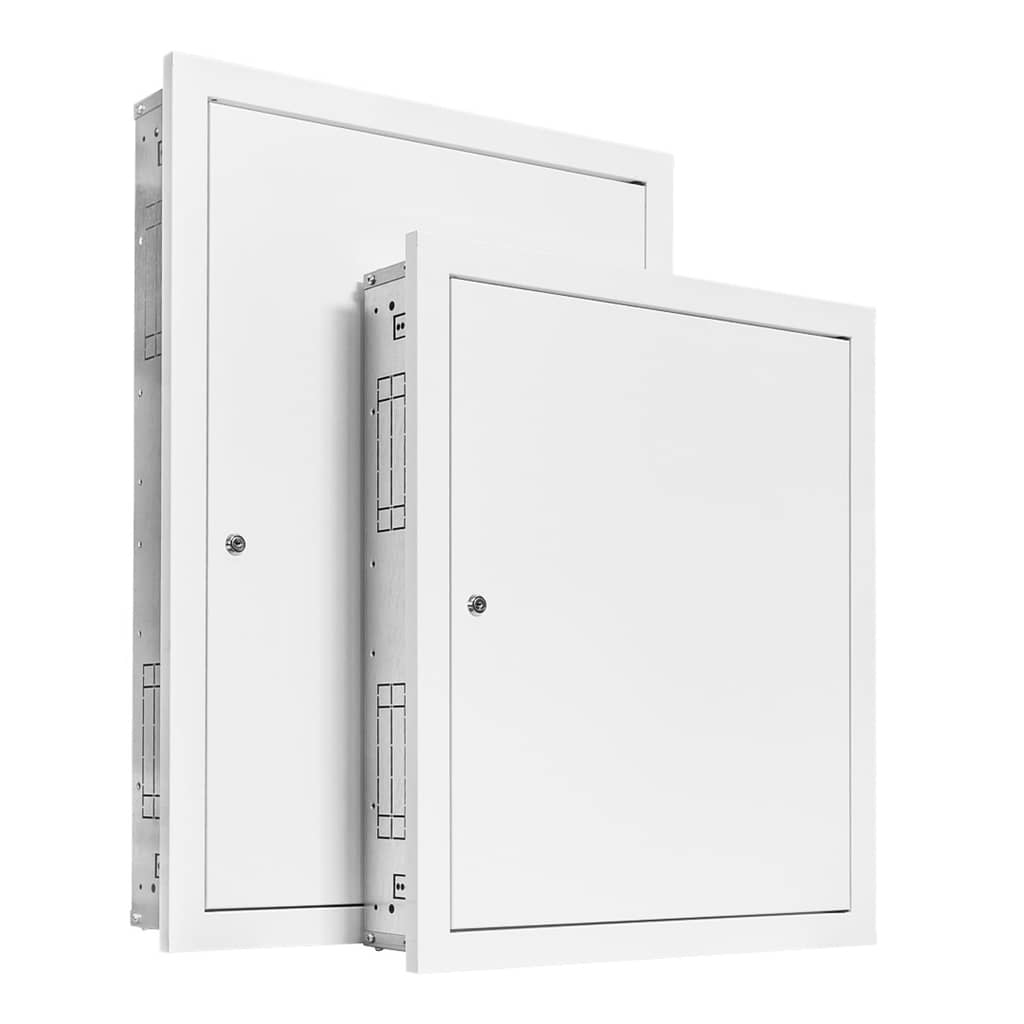

PrismaSeT XS

Pinnapealsed ja süvistatavad jaotuskilbid kuni 125 A

Tehnilised andmed

  • Madalpingelised jaotuskilbid
  • Nimivool kuni 125 A
  • Class 2
  • Vastab standardile IEC 60670-1 ja 24 ning standardile IEC 61439-1 ja -3
  • Värv RAL 9003
  • Kaitseaste IP30 kuni IP40
  • Löögitaluvus IK08 ilma ukseta korpusel ja IK09 uksega korpusel

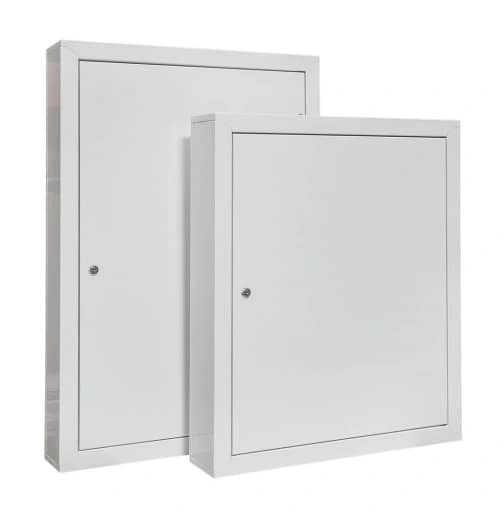

PrismaSeT S

Pinnapealsed jaotuskilbid kuni 160 A

Tehnilised andmed

  • Madalpingelised jaotuskilbid
  • Nimivool kuni 160 A
  • Class 2
  • Vastab standardile IEC 61439-1 ja -3
  • Värv RAL 9003
  • Kaitseaste IP30 kuni IP41
  • Löögitaluvus IK07 ilma ukseta korpusel ja IK08 uksega korpusel

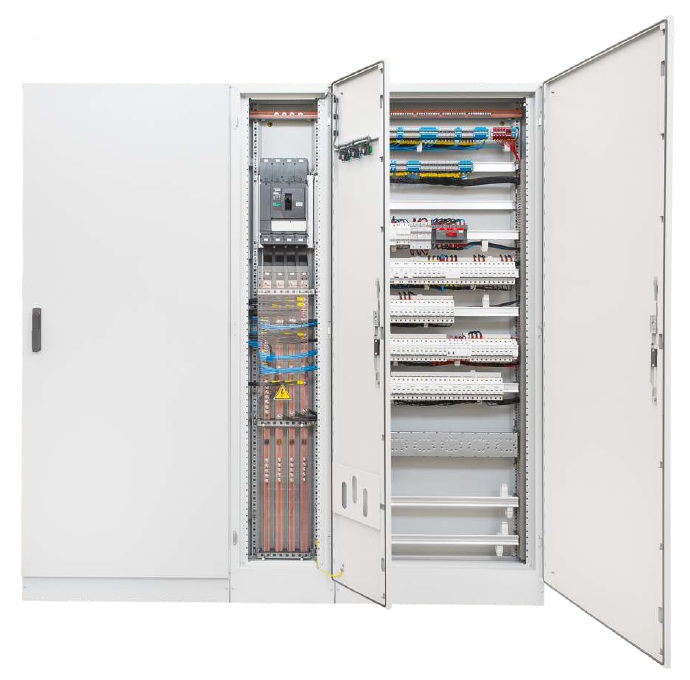

PrismaSeT G

Jaotuskilbid kuni 630 A

Tehnilised andmed

  • Madalpingelised jaotuskilbid
  • Nimivool kuni 630 A
  • Lühisvoolu taluvus (Isc): kuni 50 kA
  • Kaitseaste IP30 kuni IP4X ja IP55. Löögitaluvus IK07 kuni IK10
  • Raamid ja paneelid: kataforeesiga töödeldud lehtmetall kuumpolümeriseeritud polüesterepoksüpulbervärviga
  • Värv RAL 9003 valge
  • Testitud kuni 2,5 g vastavalt standardile IEC 60068-3-3: jaotuskilp töötab ettenähtud viisil isegi raskete maavärinatingimuste korral (kuni 7 Richteri skaalal).

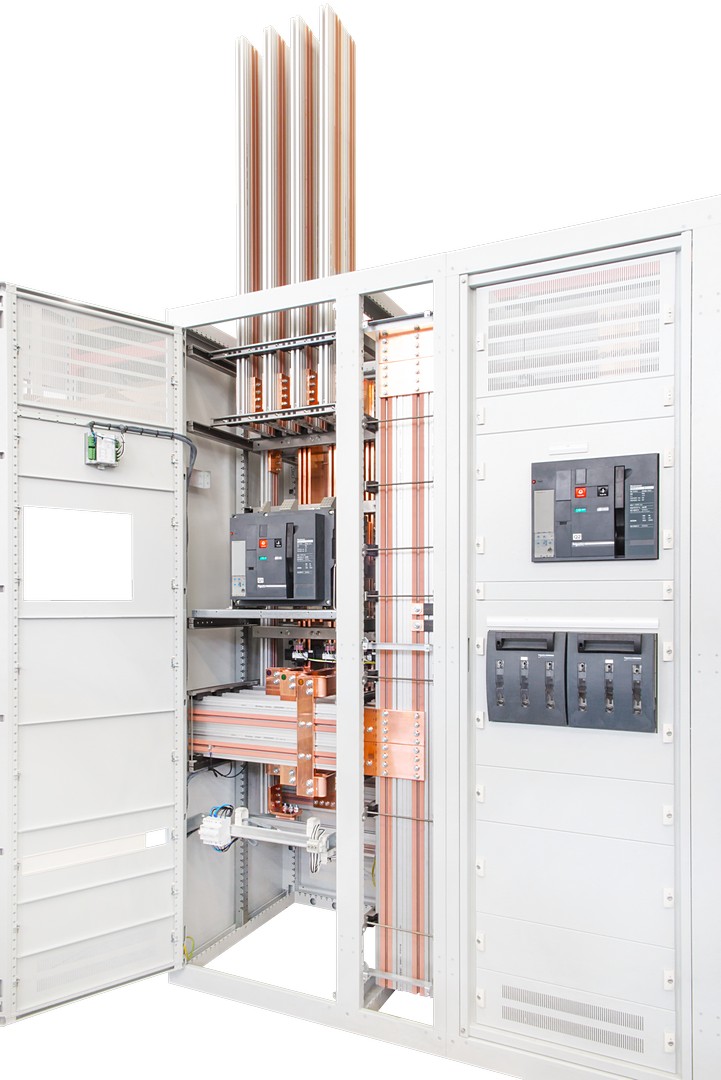

PrismaSeT P

Jaotuskilbid kuni 4000 A

Tehnilised andmed

  • Madalpingelised jaotuskilbid
  • Sisendvool: kuni 4000 A
  • Elektrodünaamiline vastupidavus (Icw): 100 kA rms / 1 sek.
  • Kaitseaste IP30, IP31 või IP55. Löögitaluvus: IK10
  • Pinnaviimistlus: kataforeesiga töödeldud lehtmetall kuumpolümeriseeritud polüesterepoksüpulbervärviga
  • Värv RAL 9003 valge
  • Liht- või klaasuksed
  • Jaotus: horisontaalsed ja vertikaalsed Linergy™ latistused, külgmises sektsioonis või korpuse tagaosas
  • Testitud kuni 2,5 g vastavalt standardile IEC 60068-3-3: jaotuskilp töötab ettenähtud viisil ka raskete maavärinate ajal (kuni 7 Richteri skaala järgi).

Kasulikud omadused

Moodne

Elegantselt lihtne ja kaasaegne disain peegeldab lahenduse kvaliteeti ja prestiiži. Optimaalse kliendirahulolu pakkumiseks loodud jaotuskilbi üle võite olla uhke ka siis, kui Te ei peida oma kilpi keldrisse.

Tugev

Kiirendage elektrikilbi koostamist tugevamas korpuses ja säilitage jaotuskilbi terviklikkus kogu transpordi ajal. Raam, uks ja käepide on tugevdatud ning uus ergonoomiline disain parandab lõppkasutaja kogemust.

Testitud

PrismaSeT jaotuskilbid vastavad standardite IEC 61439-1 ja 2 nõuetele, mis tagavad ohutuse ja töökindluse. Samuti saate olla kindel, et pärast hilisemaid paigaldise muudatusi ja uuendusi säilitate alati jaotuskilbi vastavuse kehtivate standarditega.

Canalis KT

Lattliinid suurte võimsuste jaotamiseks 800A kuni 6300A

Canalis KT eelised

Paigaldus ja hooldus

• Lihtsalt paigaldatav tänu poolfabrikaatelementidele (toiteplokid, otsepikkused ja suunamuutmiselemendid)
• Kiire, kerge ja lihtsasti monteeritav.
• Ühendusosadel on eluaegne garantii, puudub hooldusvajadus.

Töötamine

• Uusi pistikseadmeid saab paigaldada vajalikesse kohtadesse ilma katkestusteta, siini saab modifitseerida ka pingestatult

Turvalisus

• Lollikindel süsteem väldib seadme paigaldamist või eemaldamist koormuse all
• Ohutu ja töökindel personali ning seadmete jaoks

Keskkonnasõbralik

• Halogeenivaba: Canalis ei emiteeri tulekahju korral suitsu ega mürgiseid gaase
• Saab lahti võtta, uuesti kasutada ja täielikult ümber töödelda
• Energiasäästlik: aitab säästa energiat ja loodusvarasid tänu korduskasutamisele ja  ringlussevõetavusele ning 20% väiksemale liinikaole

Kasulikud omadused

Üldine spetsifikatsioon

• Elektrijaotus: kolmefaasiline + neutraal + kaitsemaandus
• Maksimaalne tööpinge / nimiisolatsioonipinge: 690 V AC
• Kaitseklass (IEC 60529): IP55, IK08
• Viimistluskiht: eelnevalt lakitud valge RAL 9001

Standardid

• Vastab standarditele IEC61439-1 ja -6 (sertifitseeritud ASEFA, LOVAG poolt)
• Sertifitseeritud kasutamiseks merekeskkonnas ABS, BV, DNV, LRS, RINA poolt.

Liini komponendid

• Voolu nimiväärtused (Inc):
• Vasklatt 800–6300 A
• Alumiiniumist latt: 800–5000 A
• Suurim lubatav maksimumnimivool (Ipk): 64 kuni 264 kA
• Pikkus: 2 m, 4 m või kohandatud (0,5–3 meetrit)

Väljavõtted

• Mõlemalt poolt, vahekaugus: 0,5 või 1 meetrit
• Pingestatult ühendatav
• Nimivool
   • pistikseade: 25–630 A
   • poltühendusega: 400–1250 A
• Valmistatud hosti Acti9 või ComPacT kaitselülitite jaoks
